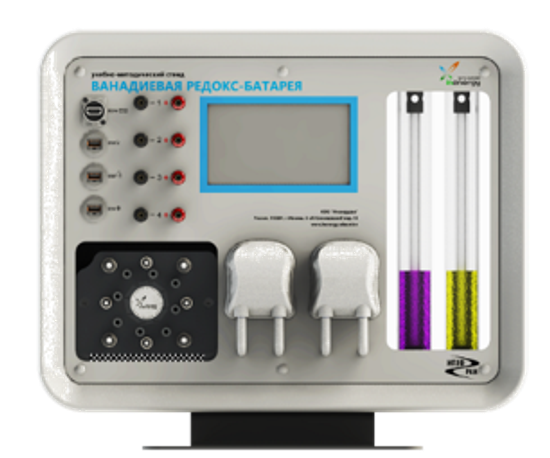

Основные функции
- Измерение тока, напряжения, мощности ванадиевой редокс-батареи.
- Регулирование скорости прокачки электролита.
- Изменение конфигурации подключения МЭБов (последовательное или параллельные).
- Подключение внешней электрической нагрузки к стенду.
- Регулирование электрических параметров ванадиевой редокс-батареи при помощи внутренней электронной нагрузки.
- Зарядка ванадиевой редокс-батареи при помощи внутреннего блока питания.
- Подсветка растворов.
- Перемешивание электролита за счёт циркуляции газа в системе ванадиевой редокс-батареи.
Измеряемые параметры
- Напряжение, ток и мощность ванадиевой редокс-батареи.
- Ток внутренней и внешней нагрузок.
- Скорость потока электролита.
- Отображение на цифровом табло одного из параметров ванадиевой редокс-батареи:
- Ток,
- Напряжение,
- Мощность.
Исследовательские работы
- Определение ёмкости ванадиевой редокс-батареи и плотности хранимой энергии.
- Влияние типа подключения МЭБов на выходные параметры ванадиевой редокс-батареи.
- Определение КПД проточной ванадиевой редокс-батареи.
- Вольт-амперная характеристика проточной ванадиевой редокс-батареи.
- Ватт-амперная характеристика проточной ванадиевой редокс-батареи.
Комплектация и технические характеристики
- Габариты стенда (ДхШхВ): 525х450х300 мм.
Масса стенда: 13кг
Проточная редокс-батарея: 1 шт.
Тип редокс-батареи: ванадиевая
Количество МЭБ в редокс-батареи: 4 шт.
Номинальная мощность редокс-батареи при последовательном соединении МЭБ: 7Вт
Номинальное напряжение редокс-батареи при последовательном соединении МЭБ: 4,8В
Номинальное напряжение редокс-батареи при параллельном соединении МЭБ: 1,0В
Встроенный модуль электронной нагрузки с возможностью отображения вольт-амперных характеристик: 1 шт
Паспорт
Руководство по эксплуатации
- Кейс для хранения и транспортировки
