Комплекс представляет из себя комплект для освоения множества технологий изготовления и обработки деталей и изделий от простого к сложному с помощью механизированных станков и автоматизированных систем с ЧПУ на базе оборудования от передовых таких производителей как SnapMaker, RaiTool и MonoPrice. Разнообразие инструментов и конфигураций устройств обеспечивают многообразие методов обработки для получения изделий различной сложности для всех сфер производства.
Состав комплекта:
- Многофункциональное устройство для обработки с ЧПУ Snapmaker
- 3D-принтер с кинематикой типа Delta MonoPrice
- Модульный станок для обработки неметаллов RaiTool
- Модульный станок для обработки мягкий металлов RaiTool
- Ресурсный набор для модульных станков RaiTool

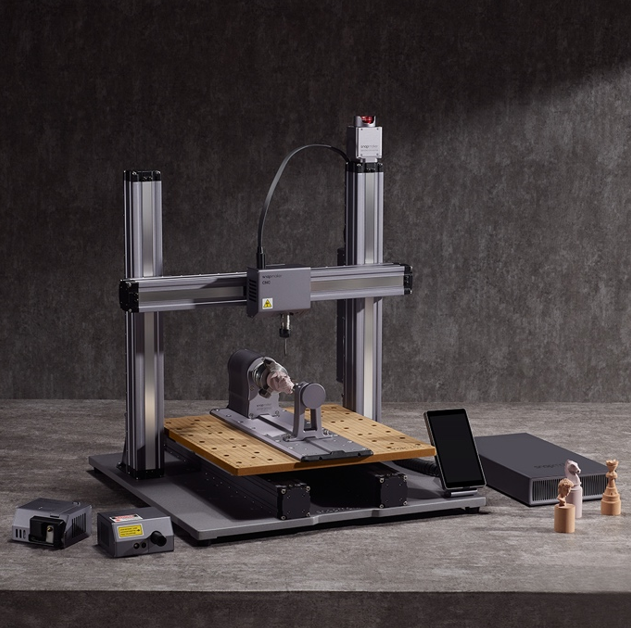

1. Многофункциональное устройство для обработки с ЧПУ Snapmaker
- Материал рамы: Алюминий
- Возможности подключения: Wi-Fi, USB-кабель, USB-накопитель
- Сенсорный экран
- Поддерживаемые ОС: macOS, Windows, Linux
- 3D-печать
- Размер рабочей области: 200х210х195 мм
- Разрешение слоя: 50 - 300 микрон
- Температура сопла: до 275 ° C
- Температура подогреваемого стола: до 80 °С
- Автоматическая калибровка рабочего стола: Есть;
- Форматы файлов проекта: STL, OBJ, SNAP3DP
- Обрабатываемый формат: GCODE
- Лазерная гравировка
- Размер рабочей области: 210х200 мм
- Мощность лазера: 1600 мВт, лазерный диод
- Поддерживаемые материалы: Дерево, кожа, пластик, ткань, бумага, непрозрачный акрил
- Форматы файлов дизайна: SVG, JPEG, PNG, JPG, BMP, DXF, SNAPLZR
- ЧПУ-фрезеровка
- Размер рабочей области: 200х210х195 мм
- Диаметр хвостовика: 0,5 мм - 6,35 мм
- Скорость шпинделя: 6000 - 8000 об / мин
- Поддерживаемые материалы: Дерево, акрил, печатная плата,
- Форматы файлов дизайна: SVG, JPEG, PNG, JPG, BMP, DX
- Обрабатываемый формат: CNC

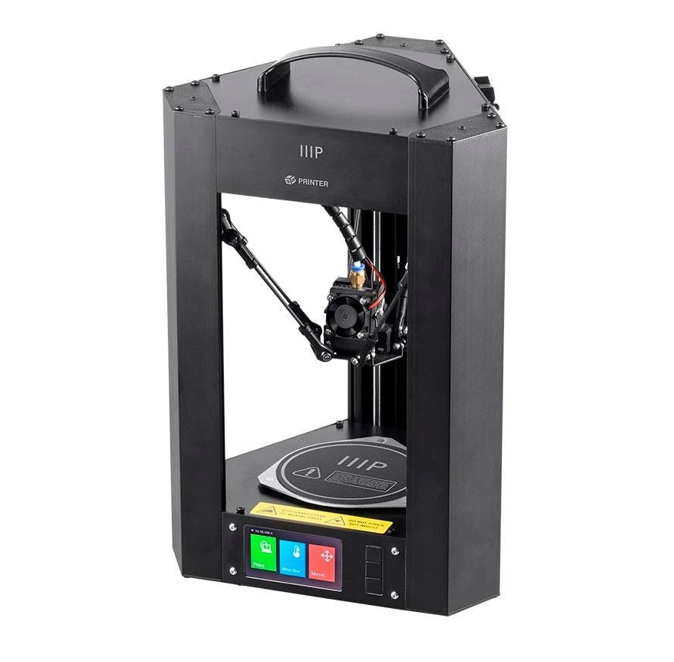

2. 3D-принтер с кинематикой типа Delta MonoPrice
- Материал рамы: алюминий
- Количество используемых цветов пластика: до 3 шт.
- Тип экструдера: комбинированный
- Тип корпуса: открытый
- Размер изготавливаемой модели: до 100х100х105 мм
- Разрешение слоя: 50 - 300 микрон
- LCD дисплей сенсорный
- Типы интерфейсов: microSD card, USB 2.0, Wi-Fi
- Набор пластика PLA в комплекте
3. Модульные станки для обработки неметаллов (LITE) и мягких металлов (EDU) RaiTool с ресурсным комплектом
Доступные для сборки конфигурации:
- Лобзик
- Шлифовальный станок
- Горизонтально-фрезерный станок
- Вертикально-фрезерный станок
- Вертикально-сверлильный станок

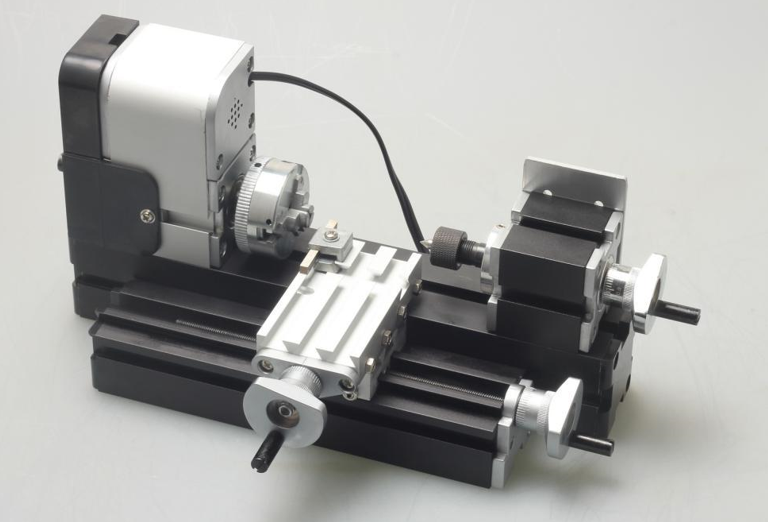

На токарном станке можно производить обработку неметаллов (версия Lite) или мягких металлов (версия Edu) на профессиональном уровне. Расстояние между центрами станка – 90мм. (может быть увеличено за счет дополнительных элементов). Наибольший диаметр обработки над станиной составляет 50мм. Станок оснащен двухпозиционным резцедержателем. Ход салазок по оси x – 145мм, по осям y и z – 32мм.
Вертикально-сверлильный и вертикально-фрезерный станки снабжены тремя управляемыми салазками, способными перемещаться по трем координатным осям: (x, y, z) и поворачиваться. Маховики ручной подачи позволяют производить сверление точно в заданном месте и на необходимую глубину. Вертикально-сверлильный станок, оснащенный инструментом из быстрорежущей стали для легкого высокоскоростного фрезерования, может превратиться в вертикально-фрезерный станок.
Горизонтально-фрезерный станок позволяет обрабатывать детали по трем координатным осям. В цанговых зажимах можно закреплять рабочие инструменты диаметром от 1 до 6мм.

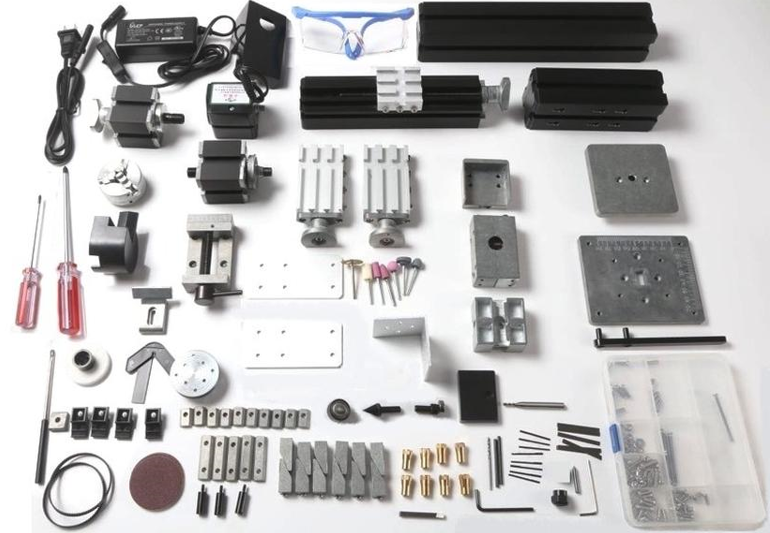

Основные элементы комплекта:
- Блок питания (12V; 3А)
- Электромотор (12V; 2A; 12000 об/мин; 24W)
- Приводной ремень
- Сухари соединительные
- Калибр для правильной установки эксцентрика
- Задняя бабка
- Подвижный центр
- Центроискатель
- Эксцентрик
- Наклейка абразивная для шлифовального диска
- Заточной круг с крепежом
- Сверла
- Фрезы
- Резец по металлу
- Пилки для лобзика
- Резец по дереву
- Защитные очки
